Ponteggio speciale per la sostituzione degli appoggi di un ponte metallico sull’Autostrada A5
Progettazione e realizzazione di un’opera provvisionale sospesa per il sollevamento dell’impalcato e il restauro strutturale del ponte
La manutenzione delle infrastrutture rappresenta una delle attività più importanti per garantire la sicurezza e la durabilità della rete autostradale. Tra gli interventi più complessi rientra la sostituzione degli apparecchi di appoggio di un ponte, una lavorazione altamente specialistica che richiede competenze ingegneristiche, pianificazione accurata e opere provvisionali progettate su misura.
Per un importante intervento sull’Autostrada A5, nella carreggiata in direzione Courmayeur, Rivolta Ponteggi ha progettato, realizzato e installato una struttura sospesa di circa 500 m², studiata per consentire il sollevamento controllato dell’impalcato mediante martinetti idraulici, la sostituzione degli apparecchi di appoggio e le successive lavorazioni di sabbiatura e verniciatura delle carpenterie metalliche.

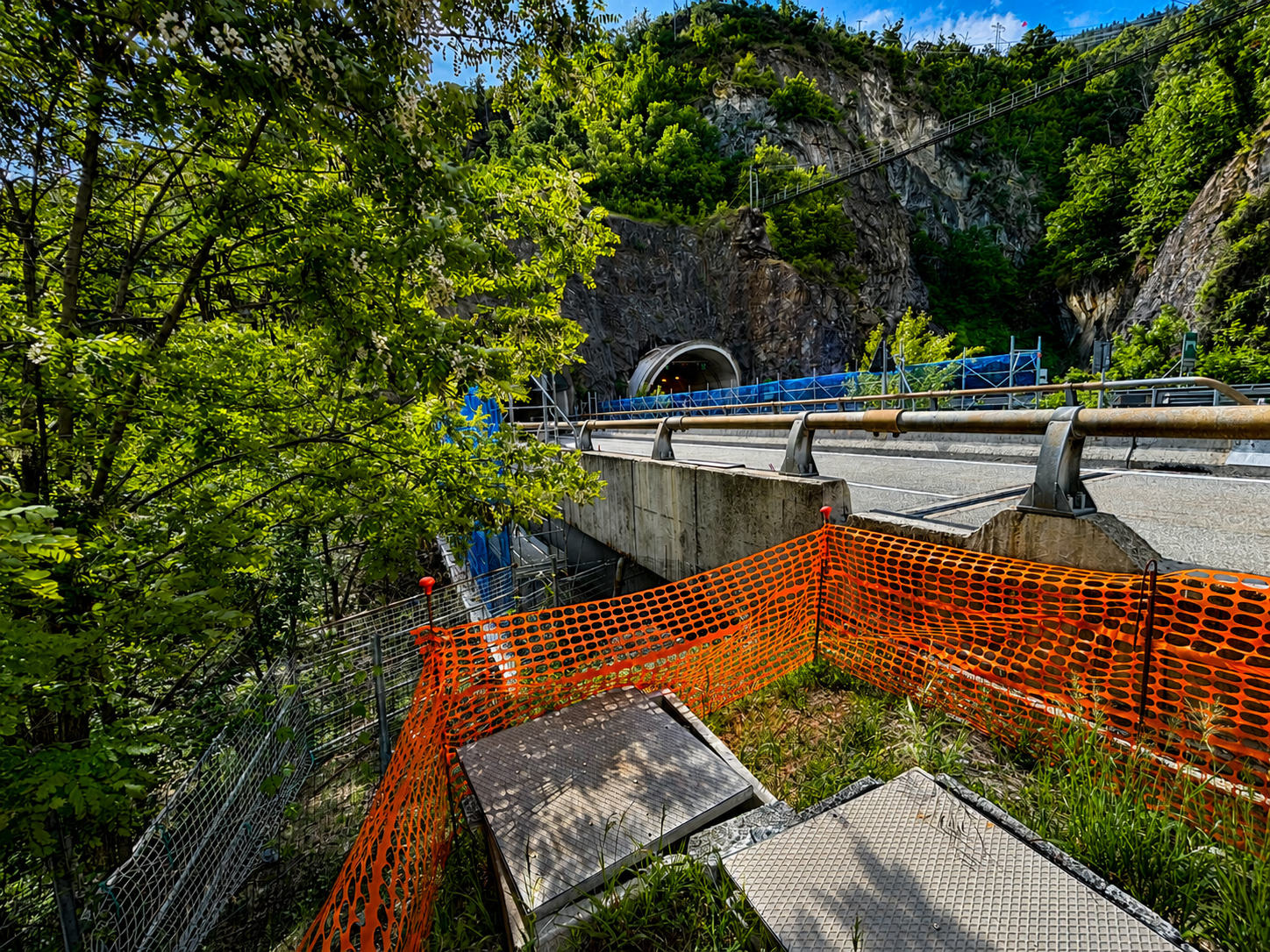

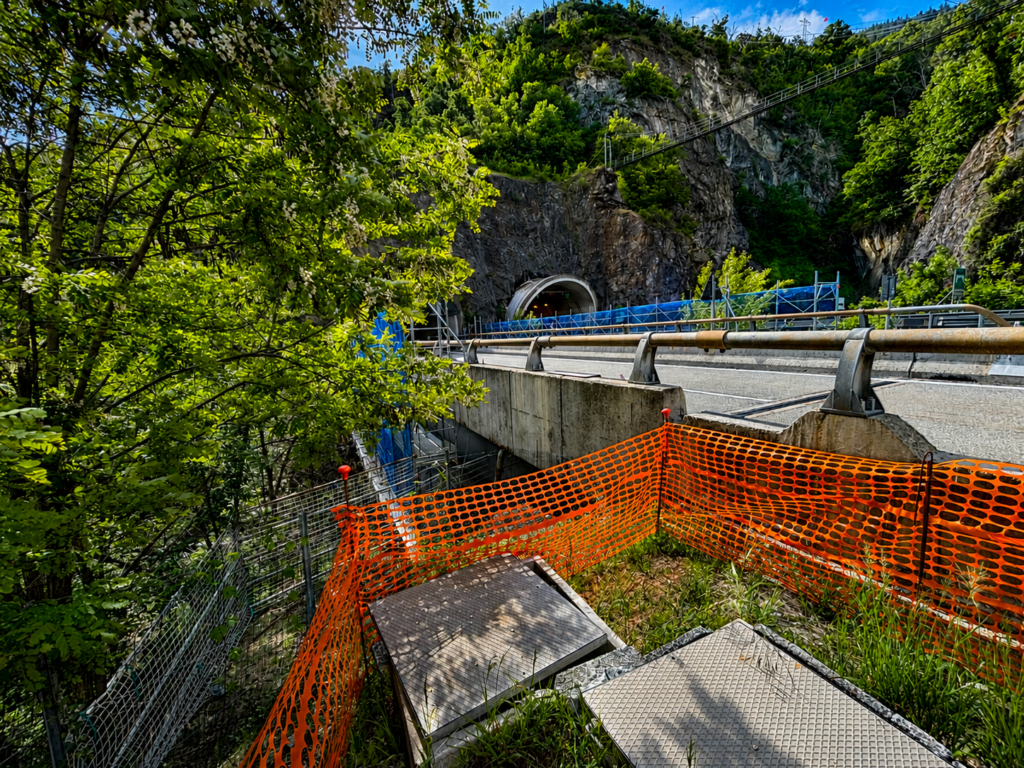

L’intervento si sviluppa su un ponte metallico lungo circa 30 metri, posto a circa 50 metri di altezza rispetto al corso d’acqua sottostante, in un contesto dove ogni fase operativa richiede precisione, coordinamento e il massimo livello di sicurezza.
Perché sostituire gli apparecchi di appoggio di un ponte?
Gli apparecchi di appoggio sono elementi essenziali per il corretto funzionamento di un ponte.
Hanno il compito di trasferire i carichi dell’impalcato alle pile e alle spalle, consentendo contemporaneamente i movimenti dovuti alle variazioni termiche, ai carichi del traffico e alle deformazioni naturali della struttura.
Con il passare del tempo questi dispositivi possono deteriorarsi, perdere efficienza o non rispondere più alle prestazioni richieste, rendendo necessario il loro completo rinnovamento.
Per poter sostituire gli appoggi è indispensabile sollevare temporaneamente l’impalcato mediante martinetti idraulici, creando lo spazio necessario per la rimozione dei componenti esistenti e l’installazione dei nuovi dispositivi.
Si tratta di una fase estremamente delicata, nella quale ogni attività deve essere supportata da opere provvisionali progettate specificamente per garantire stabilità, accessibilità e sicurezza.
Un ponteggio progettato intorno al cantiere
Ogni ponte possiede caratteristiche costruttive differenti e richiede una progettazione dedicata.
Per questo intervento non era sufficiente installare un ponteggio tradizionale: è stata sviluppata una struttura speciale, progettata per adattarsi alla geometria del ponte metallico e alle esigenze delle lavorazioni previste.

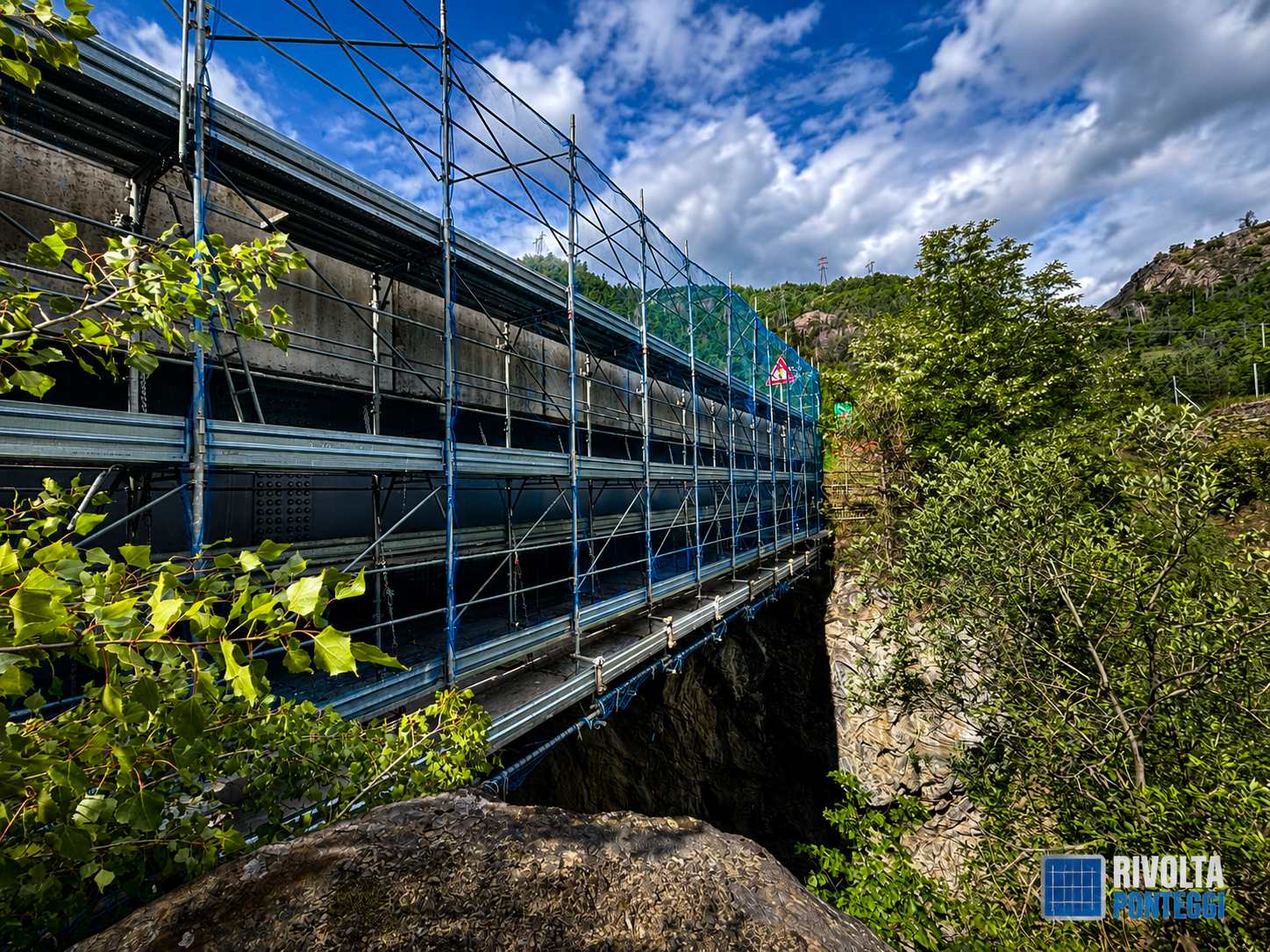

L’opera provvisionale è stata realizzata esclusivamente sulla carreggiata in direzione Courmayeur e costituisce una piattaforma continua sospesa sotto l’impalcato, permettendo agli operatori di lavorare in sicurezza durante tutte le fasi del cantiere.
La progettazione ha tenuto conto di numerosi aspetti, tra cui:
- geometria del ponte;
- quota di lavoro;
- modalità di accesso;
- carichi temporanei durante il sollevamento dell’impalcato;
- spazi necessari alle lavorazioni;
- sicurezza degli operatori e delle imprese coinvolte.
Ogni dettaglio è stato sviluppato per garantire efficienza operativa e affidabilità durante un intervento di elevata complessità.
Una struttura ibrida progettata per elevate prestazioni
Per soddisfare le esigenze del cantiere è stata adottata una configurazione strutturale ibrida, studiata per combinare leggerezza, resistenza e rapidità di montaggio.
La struttura è composta da:
- travi in alluminio Layher ad alta portata;
- sistema multidirezionale di sostegno;
- impalcato continuo realizzato con tavole passo 180;
- elementi progettati per adattarsi alla conformazione del ponte e alle aree di intervento.
Questa soluzione ha permesso di creare una piattaforma di lavoro continua e stabile lungo tutta la zona interessata dalla manutenzione, offrendo agli operatori condizioni ottimali durante le lavorazioni.

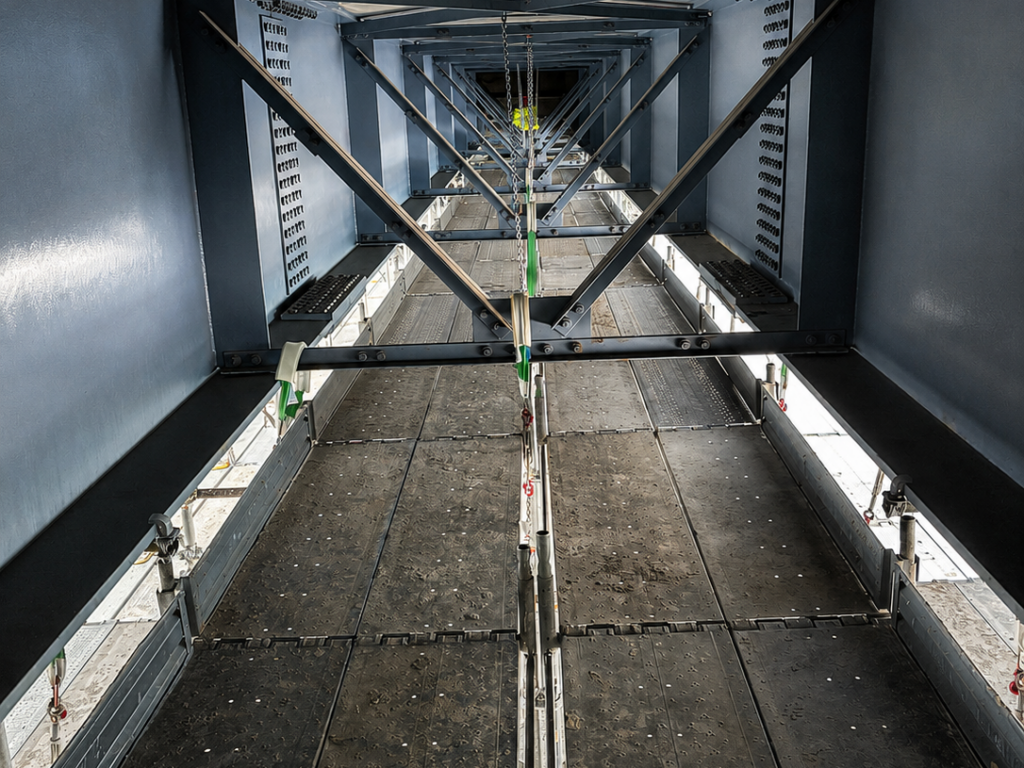

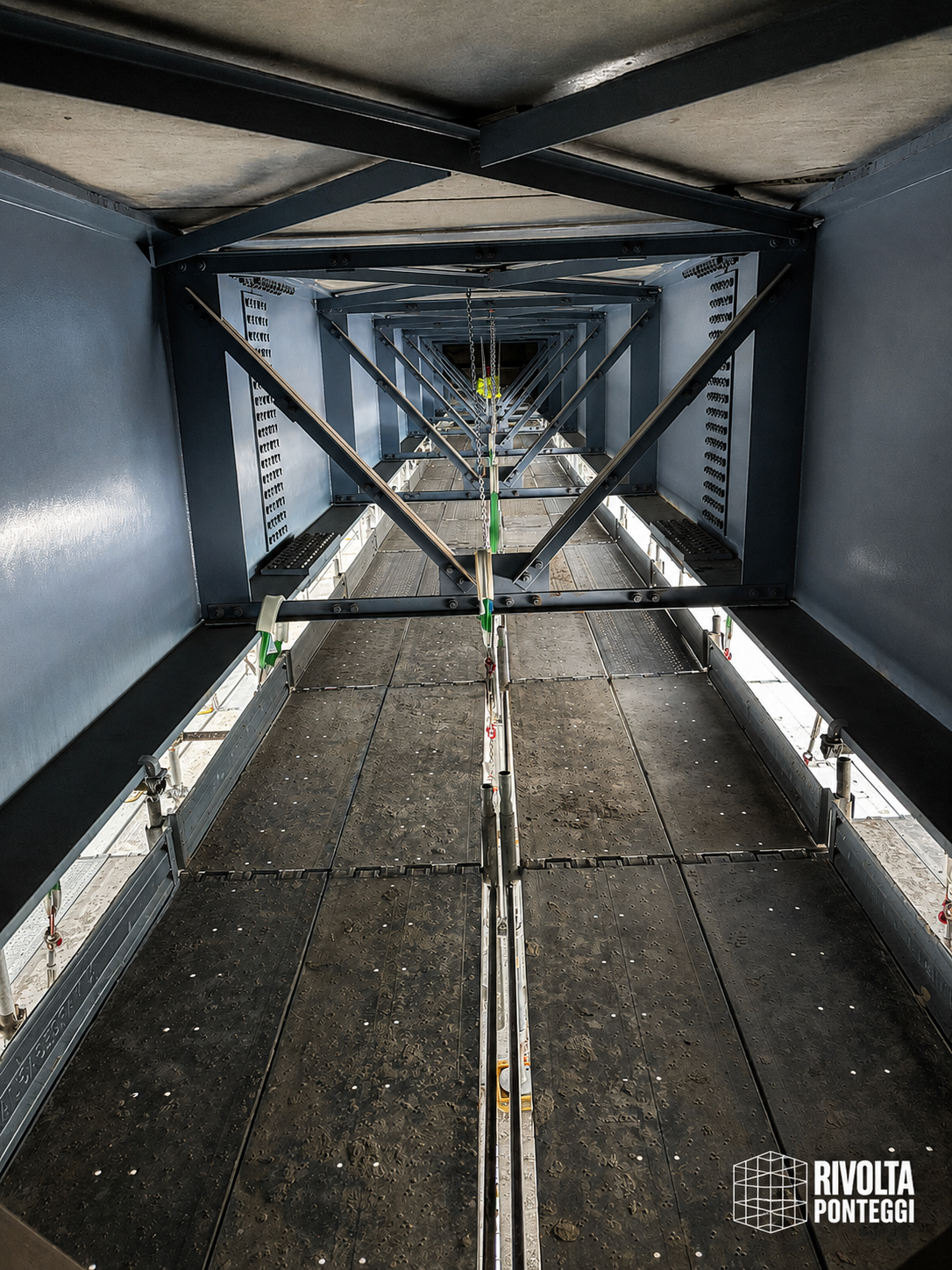

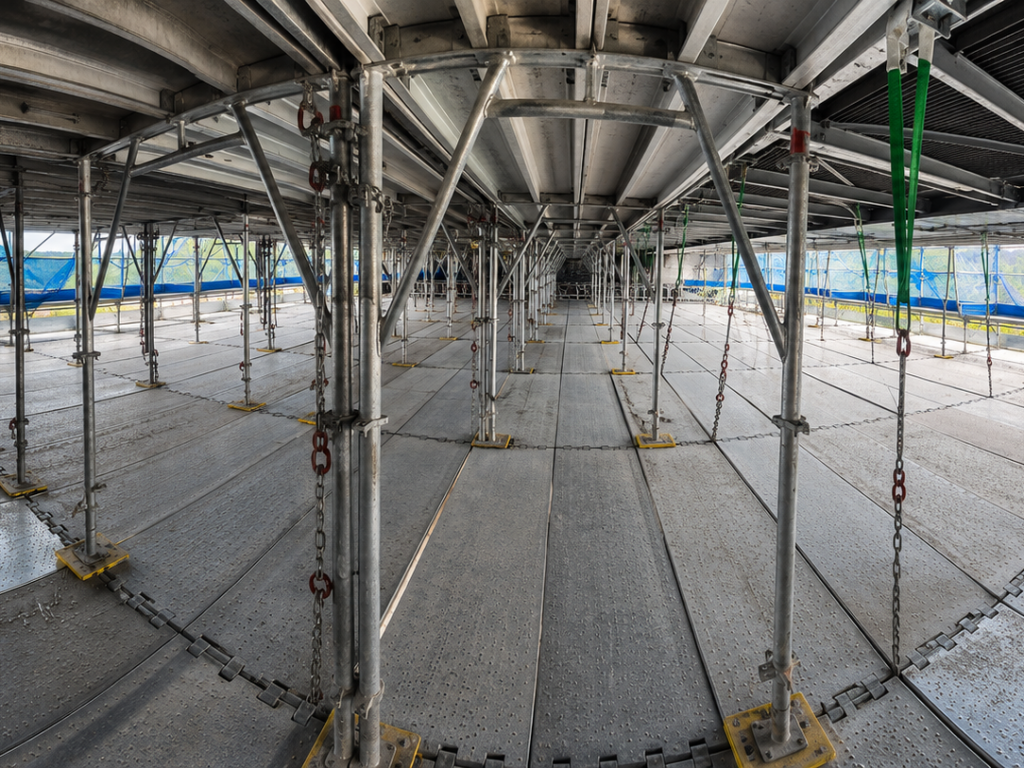

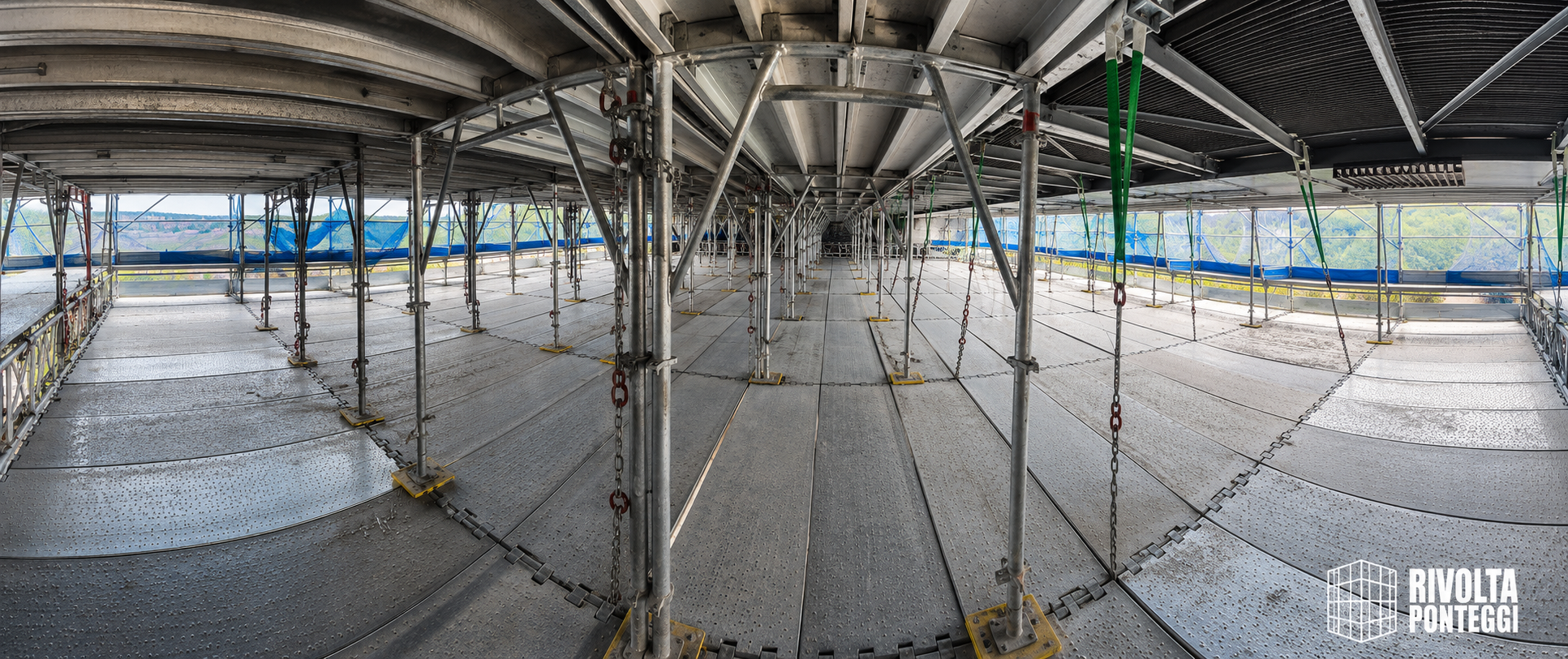

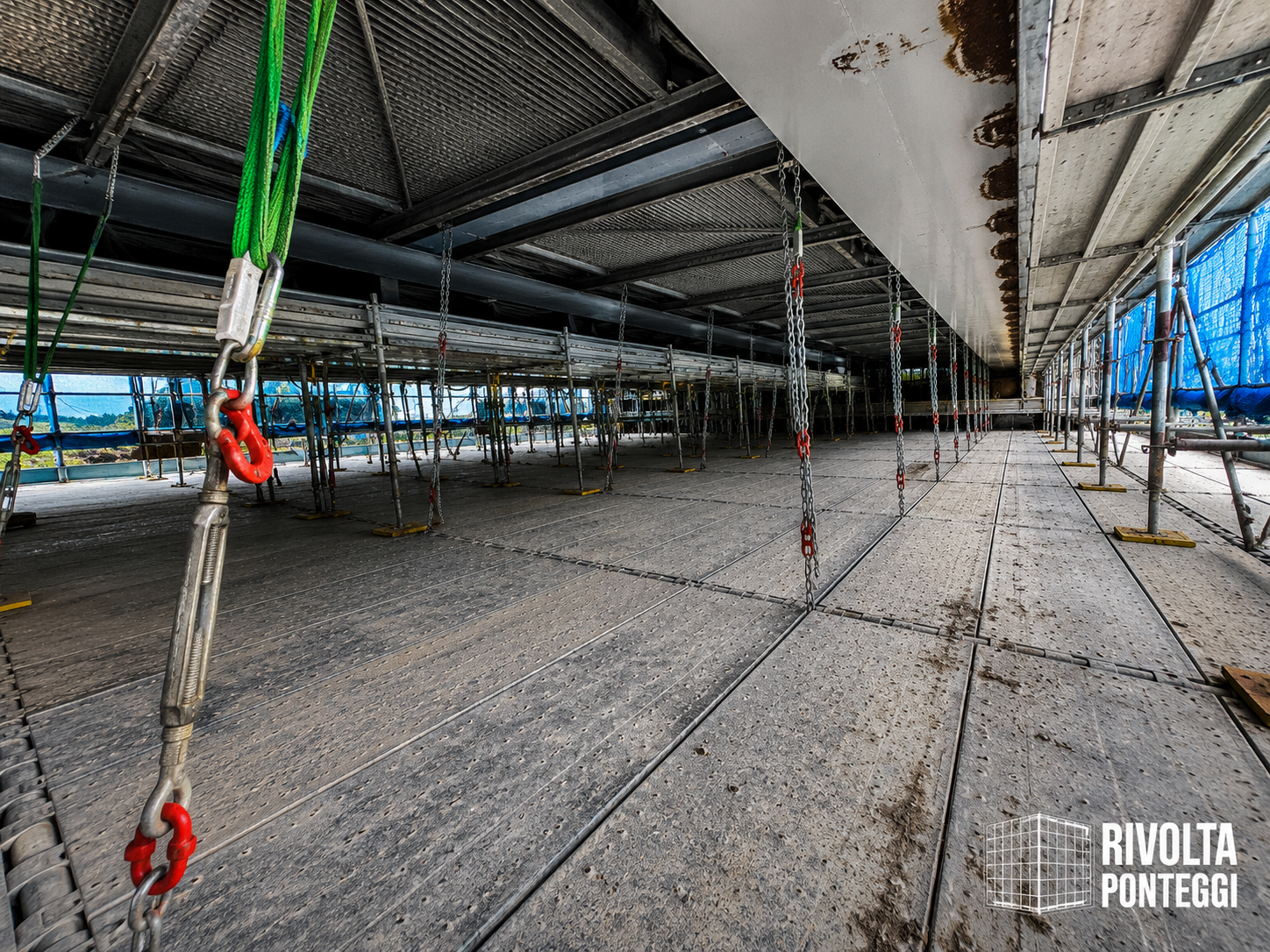

Una piattaforma continua per lavorare in sicurezza
Le immagini del cantiere mostrano chiaramente la complessità dell’opera realizzata.
La superficie sospesa consente agli operatori di muoversi lungo tutto il ponte senza interruzioni, trasportare materiali e attrezzature e raggiungere agevolmente ogni punto interessato dall’intervento.
Una piattaforma continua rappresenta un elemento fondamentale nei lavori di manutenzione infrastrutturale, poiché permette di operare con maggiore precisione, riducendo gli spostamenti e migliorando la sicurezza complessiva del cantiere.
L’opera provvisionale costituisce quindi un vero ambiente di lavoro, progettato per accompagnare tutte le fasi dell’intervento.
Dopo il sollevamento: sabbiatura e verniciatura delle carpenterie metalliche
Conclusa la sostituzione degli apparecchi di appoggio, il ponteggio continuerà a svolgere un ruolo fondamentale nelle successive attività di manutenzione.
Il programma dei lavori prevede infatti la preparazione delle superfici, la sabbiatura e la successiva verniciatura delle carpenterie metalliche, interventi indispensabili per proteggere la struttura dagli agenti atmosferici e prolungarne la vita utile.
Anche in questa fase la presenza di una piattaforma sospesa continua consentirà alle imprese di operare con maggiore sicurezza ed efficienza.
La progettazione delle opere provvisionali fa la differenza
Quando si interviene su ponti e viadotti non esistono soluzioni standard.
Ogni infrastruttura presenta caratteristiche strutturali, quote di lavoro e modalità operative differenti che richiedono uno studio specifico.
Prima della realizzazione vengono analizzati attentamente:
- geometria dell’opera;
- tipologia strutturale del ponte;
- sistemi di ancoraggio;
- carichi di esercizio;
- fasi di montaggio e smontaggio;
- interferenze con il traffico;
- esigenze delle imprese esecutrici.
Solo attraverso una progettazione accurata è possibile realizzare opere provvisionali capaci di garantire contemporaneamente sicurezza, funzionalità e rapidità di esecuzione.
L’esperienza maturata in quasi quarant’anni di attività
Dal 1987 Rivolta Ponteggi progetta e realizza ponteggi speciali e opere provvisionali per ponti, viadotti e infrastrutture complesse.
Nel corso degli anni abbiamo sviluppato competenze specifiche negli interventi che richiedono soluzioni fuori standard, tra cui:
- sostituzione degli apparecchi di appoggio;
- sollevamento degli impalcati;
- manutenzione di ponti metallici e in calcestruzzo;
- sabbiatura e verniciatura di infrastrutture;
- consolidamenti strutturali;
- ispezioni e manutenzione dell’intradosso dei ponti;
- opere provvisionali sospese progettate su misura.
Ogni progetto nasce da un’attenta analisi tecnica del cantiere, con l’obiettivo di offrire soluzioni sicure, efficienti e perfettamente integrate nelle lavorazioni previste.
Un’opera provvisionale al servizio della manutenzione delle infrastrutture
Dietro ogni ponteggio speciale non c’è soltanto una struttura metallica, ma un percorso fatto di progettazione, verifiche strutturali, organizzazione del cantiere e collaborazione continua con imprese, progettisti e direzione lavori.
L’intervento realizzato sull’Autostrada A5 rappresenta un esempio concreto di come un’opera provvisionale progettata su misura possa contribuire al corretto svolgimento di lavorazioni altamente specialistiche, garantendo agli operatori un ambiente di lavoro sicuro ed efficiente.
Per Rivolta Ponteggi ogni nuovo cantiere rappresenta la conferma di un principio che guida il nostro lavoro da quasi quarant’anni:
Ogni ponte è diverso. Per questo ogni ponteggio deve essere progettato sulla struttura, sulle lavorazioni e sulle persone che lo utilizzeranno.
Scheda tecnica dell’intervento
| Intervento | Sostituzione degli apparecchi di appoggio |
|---|---|
| Infrastruttura | Ponte metallico sull’Autostrada A5 |
| Carreggiata interessata | Direzione Courmayeur |
| Lunghezza dell’intervento | Circa 30 metri |
| Superficie del ponteggio sospeso | Circa 500 m² |
| Altezza dal corso d’acqua | Circa 50 metri |
| Sistema utilizzato | Struttura ibrida con travi in alluminio Layher, sistema multidirezionale e tavole passo 180 |
| Lavorazioni previste | Sollevamento dell’impalcato con martinetti idraulici, sostituzione degli apparecchi di appoggio, sabbiatura e verniciatura delle carpenterie metalliche |
Domande frequenti
Cos’è un apparecchio di appoggio di un ponte?
È il componente che collega l’impalcato alle pile o alle spalle del ponte, trasferendo i carichi e consentendo i movimenti della struttura dovuti alle variazioni di temperatura, al traffico e alle deformazioni naturali.
Perché è necessario sollevare l’impalcato?
Per sostituire gli apparecchi di appoggio è indispensabile alleggerire temporaneamente il carico che grava su di essi. Questo avviene mediante martinetti idraulici che sollevano l’impalcato in modo controllato, permettendo la rimozione e l’installazione dei nuovi dispositivi.
Perché utilizzare un ponteggio sospeso?
Un ponteggio sospeso consente di raggiungere in sicurezza le parti inferiori del ponte senza interferire con il terreno sottostante o con il corso d’acqua, creando una piattaforma di lavoro continua per tutte le fasi della manutenzione.
Come viene progettato un ponteggio per ponti e viadotti?
Ogni struttura viene progettata in funzione della geometria del ponte, delle quote di lavoro, dei carichi previsti e delle lavorazioni da eseguire. Non esistono soluzioni standard: ogni opera provvisionale viene sviluppata su misura per il singolo intervento.
